安徽天康集团本产品适用于固定敷设在交流50Hz，额定电压35kV及以下的电力输配电线路上作输送电能用。与聚氯乙烯绝缘电力电缆相比，交联电力电缆产品不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力，而且结构简单，重量轻，不受敷设落差限制，长期工作高（90℃）等特点。

    一、天康电缆产品标准：本产品按GB12706.1-2008~GB12706.3-2008《额定电压1kV(Um=1.2kV)到35k(Um=40.5kV)挤包绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC60502、英国标准、德国标准及美国标准生产。

二、天康电缆使用特点：
1、电缆导体的允许长期最高工作温度为90℃。
2、短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。
3、电缆敷设时环境温度应不低于0℃。
4、电缆的最小弯曲半径：多芯电缆无铠装不小于电缆外径的15倍，有铠装不小于电缆外径的15倍；单芯电缆无铠装不小于电缆外径的20倍，有铠装不小于电缆外径的15倍。

5、工频额定电压Uo/U为0.6/1KV-26/35KV。

Uo：电缆设计用的导体对地或金属屏蔽之间的额定工频电压，称相电压；

U：电缆设计用的导体间的额定工频电压，称线电压；

Um：设备可承受的“最高系统电压”的最大值。

D：为电缆外径。

U kv	Um kv	Uo*kv
		A和B类系统	C类系统
6	7.2	3.6	6
10	12	6	8.7
15	17.5	8.7	12
20	24	12	18
30	36	18	-
35	40.5	21	26

A类系统--该类系统任何一相导体与地或接地导体接触时，能在1min内与系统分离；
B类系统--该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h，但在任何情况下，最长不超过8h，每年接地故障总持续时间不超过125h；
C类系统--不属于A类，B类的系统。

三、天康电缆型号名称及适用场合：

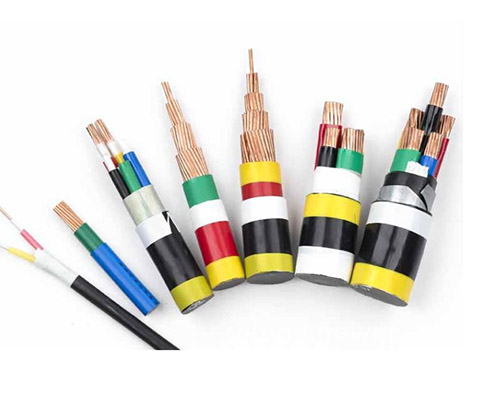

四、天康电缆结构示意图

五、天康电缆生产范围



型号 Type	芯数 Nomber of cores	额定电压 Rated Voltage kV
		0.6/1	6/6 6/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		导体标称截面 Nominal cross-section of conductor mm2
YJV YJLV YJY YJLY	1	25-800	25-800	25-800	35-800	50-630	50-630	50-630
	3	25-630	25-630	25-500	35-500	50-400	50-400	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-800	25-800	25-800	35-800	50-630	50-630	50-630
	3	25-630	25-630	25-500	35-500	50-400	50-400	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-800	25-800	25-800	35-800	50-630	50-630	50-630
	3	25-630	25-630	25-400	35-400	50-240	50-185	50-150
