天康金属屏蔽电力电缆
2012/6/18
一、天康电缆产品用途
本产品适用于额定电压0.6/1kV及以下的电力线路中作输送电能用。本产品具有较强的抗电磁干扰、抗雷击及均衡电位，改善供电品质的特性，特别适宜计算机中心、航空航天监控中心、智能大厦等具有精密电子装置的场所。
执行标准
本产生产执行标准GB/T12706.1-2008。
执行标准
本产生产执行标准GB/T12706.1-2008。
|
|

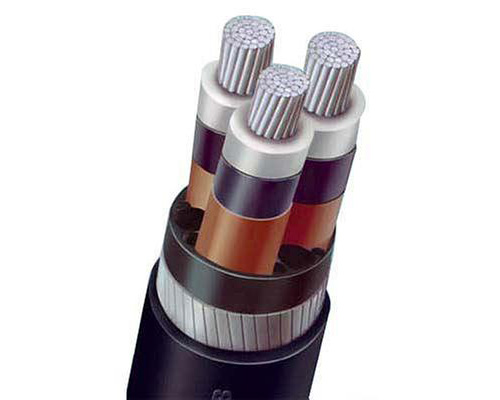

1、导体 |
| 2、PVC(XLPE)绝缘 | |
| 3、包带 | |
| 4、PVC内护套 | |
| 5、金属屏蔽 | |
| 6、PVC外护套 |
一、 型号名称
|
型号
|
名称
|
|
|
铜
|
铝
|
|
|
VVP
VVP22
|
VLVP
VLVP22
|
铜、铝芯聚氯乙烯绝缘金属屏蔽(钢带铠装)聚氯乙烯护套电力电缆
|
|
YJVP
YJVP22
|
YJLVP
YJLVP22
|
铜、铝芯交联聚氯乙烯绝缘金属屏蔽(钢带铠装)聚氯乙烯护套电力电缆
|
注：1、天康电缆产品科按用户的使用要求，设计成具有阻燃性能或耐火性能的产品，订货时只需要在原有型号前加“ZR-”表示阻燃型，加“NH-”表示耐火型；
2、天康电缆的金属屏蔽可按用户要求有两种形式：金属丝编织或金属带绕包；
3、如需软芯导体的电缆，应在原型号后加之母“R”。
三、电缆规格
|
型号
|
芯数
|
标称截面
|
|
|
铜
|
铝
|
||
|
VVP
YJVP
|
VLVP
YJLVP
|
1
|
4~300
|
|
VVP
VV22P
YJVP
YJV22P
|
VLVP
VLV22P
YJLVP
YJLV22P
|
2
|
4~185
|
|
3
|
4~300
|
||
|
3+1
|
|||
|
4
|
4~185
|
||
四、 天康电缆产品使用条件
1、 导体最高长期允许工作温度：聚氯乙烯绝缘为70℃；交联聚氯乙烯绝缘为90℃。
2、 天康电缆短路时（最高持续时间不超过5S），导体的最高温度不超过：聚氯乙烯绝缘为160℃；交联聚氯乙烯绝缘为250℃。
3、 敷设时环境温度应不低于0℃。
4、 天康电缆允许弯曲半径为：铠装电缆不小于电缆外径的20倍；非铠装电缆不小于电缆外径的15倍；软芯导体电缆不小于电缆外径的10倍。
五、 天康电缆主要技术参数
1、20℃时导体直流电阻参见0.6/1KV聚氯乙烯绝缘及护套电力电缆。
2、绝缘电阻
|
序号
|
性能
|
聚氯乙烯绝缘
|
交联聚氯乙烯绝缘
|
|
1
|
体积电阻率(20℃)
电缆工作温度时
|
1013
1010
|
--
1010
|
|
2
|
绝缘电阻常数(20℃)
电缆工作温度时
|
36.7
0.037
|
--
3.67
|
3、交流电压试验成品电缆经受交流50Hz、5min、3.5kV的电压试验绝缘无击穿。
4、天康耐火型电缆的耐火特性符合IEC60331或GB12666.6中A类或B类耐火试验要求。
5、天康阻燃型电缆的阻燃性能符合IEC60332或GB/T18380.3标准中规定的A、B或C三类中任一类别阻燃性能要求。
详情参见：天康电缆选型样本.PDF
