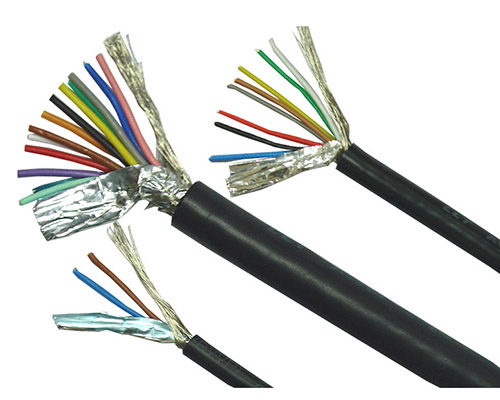

ZR-RVVSP,ZR-RVVYSP屏蔽双绞线
2020/4/2
天康电缆生产的ZR-RVVSP,ZR-RVVYSP屏蔽双绞线产品适用于交流额定电压300/500V及以下的仪器仪表用通信连接软电缆（电线）。
一、生产执行标准：
GB/T5023.1~7-2008
JB8734.1~5-2016等同于IEC60227
二、产品型号中的字母代表的意义
ZR——代表阻燃型，其中阻燃分A、B、C三个等级，型号分别为ZA、ZB、ZC
V——代表聚氯乙烯绝缘，分别有耐热70℃和90℃两种材料
V——代表聚氯乙烯护套，分别有耐热70℃和90℃两种材料
VY——代表耐油聚氯乙烯护套，型号前面有ZR的话就代表低烟无卤阻燃聚烯烃护套，耐热90℃
S——代表双绞型
P——代表铜丝编织屏蔽层(屏蔽密度不小于85%，国标规定)，密度也可根据实际需要定制做到90%密度。
三、使用条件
1.长期工作应不超过70℃或90℃，根据选择的绝缘材料而定。
2.电缆线敷设时温度应不低于0℃。
3.推荐的允许弯曲半径：
电缆外径<25mm，应不小于4倍的电按外径。
电缆外径≥25mm，应不小于6倍的电按外径。
四、规格尺寸(部分)
|
导体标称面积mm2 |
绝缘厚度标称值mm |
外径上限mm |
70℃时最小绝缘电阻MΩ.km |
|
0.5 |
0.6 |
2.4 |
0.013 |
|
0.75 |
0.6 |
2.6 |
0.011 |
|
1.0 |
0.6 |
2.8 |
0.010 |
|
1.5 |
0.7 |
3.2 |
0.010 |
|
2.5 |
0.8 |
3.8 |
0.009 |
|
4 |
0.8 |
4.8 |
0.007 |
|
6 |
0.8 |
5.3 |
0.006 |
|
10 |
1.0 |
7.0 |
0.0056 |
|
16 |
1.0 |
7.9 |
0.0046 |
|
25 |
1.2 |
9.9 |
0.0044 |
|
35 |
1.2 |
11.2 |
0.0038 |
|
50 |
1.4 |
13.3 |
0.0037 |
|
70 |
1.4 |
14.9 |
0.0032 |
|
95 |
1.6 |
17.7 |
0.0032 |
|
120 |
1.6 |
19.5 |
0.0029 |
|
150 |
1.8 |
21.9 |
0.0029 |
|
185 |
2.0 |
24.9 |
0.0029 |
|
240 |
2.2 |
28 |
0.0028 |
注：其他规格结构及技术参数请参见GB5023-2008或JB8734-2012标准
五、交货长度
根据双方协议允许任何长度交货，长度计量误差为±0.5%
