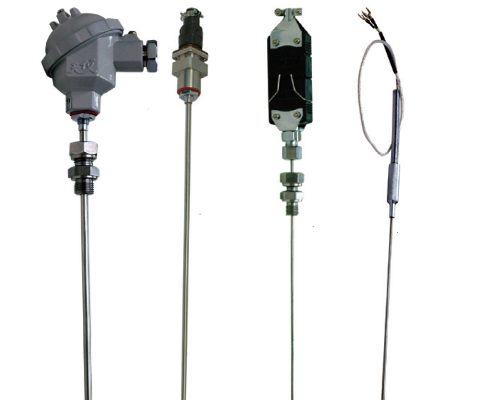

铠装热电偶,安徽天康集团热电偶
2012/6/18
1、应用
2、工作原理
安徽天康铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
3、安徽天康铠装热电偶特点
热响应时间少，减少动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
4、主要技术参数
精度等级：I级或II级
公称直径：Φ1mm~Φ12.7mm
弯曲直径：R≥5D
产品执行保准：IEC584
GB/T18404-2001
5、测温范围及允差
|
型号
|
分度号
|
允差等级
|
|||
|
I级
|
II级
|
||||
|
允差值
|
测温范围℃
|
允差值
|
测温范围℃
|
||
|
WRNK
|
K
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~1000
|
±0.075ItI
|
333~1200
|
||
|
WRMK
|
N
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~1000
|
±0.075ItI
|
333~1200
|
||
|
WREK
|
E
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~800
|
±0.075ItI
|
333~900
|
||
|
WRFK
|
J
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~750
|
±0.075ItI
|
333~750
|
||
|
WRCK
|
T
|
±0.5℃
|
-40~+125
|
±1.0℃
|
-40~+133
|
|
±0.004ItI
|
125~350
|
±0.075ItI
|
133~350
|
||
|
WRPK
|
S
|
±1.0℃
|
0~+1100
|
±1.5℃
|
0~+600
|
|
±{0.003(t-1100)}
|
1100~1600
|
±{0.003(t-1100)}
|
600~1600
|
||
注：t为被测介质温度
6、常温绝缘电阻
安徽天康铠装热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ；
7、偶丝直径及材料
|
偶丝形式
|
单支式
|
双支式
|
|
|
套管直径
|
Φ1，Φ2, Φ3, Φ4, Φ5, Φ6, Φ8,Φ10, Φ12
|
Φ1，Φ2, Φ3, Φ4, Φ5, Φ6, Φ8,Φ10,Φ12
|
|
|
套管材质
|
E、T、T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K、N
|
1Cr18Ni9Ti、GH3030
|
1Cr18Ni9Ti、GH3030
|
|
|
S
|
GH3039
|
GH3039
|
|
8、安徽天康安装固定形式
9、安徽天康铠装热电偶测量端结构形式
10、安徽天康铠装热电偶接线盒形式
11、安徽天康铠装热电偶推荐使用温度
12、安徽天康铠装热电偶选型表
13、安徽天康铠装热电偶附加安装形式
安徽天康集团45年品质保证，专业生产温度、压力、流量、物位及成套仪表，管件阀门、电线电缆，产品属中国驰名商标，如需想要了解更多关于安徽天康的产品及技术资料，请登录官网www.tiankangybdl.com
