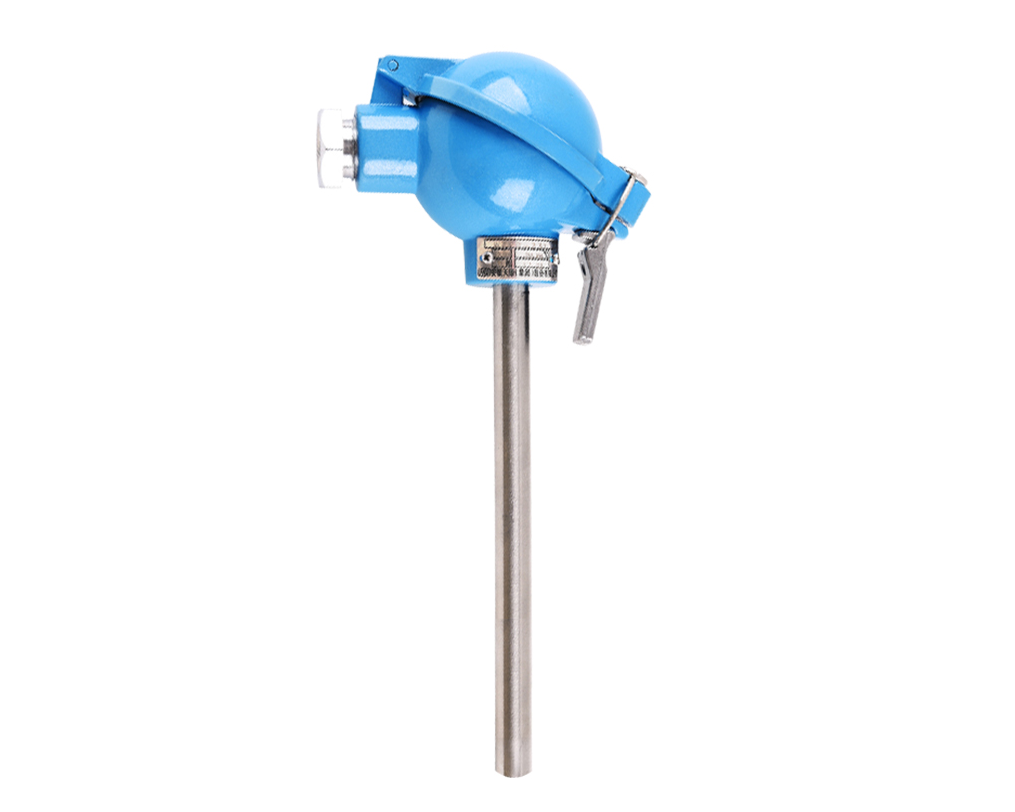

装配式热电偶厂家,安徽天康装配热电偶
2012/6/18
安徽天康(集团)股份有限公司主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时，采用机械电子工业部热电偶统一设计的系列、型谱。
概述
1、应用：
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1300℃范围的液体、蒸汽和气体介质以及固体的表面温度。
1、应用：
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1300℃范围的液体、蒸汽和气体介质以及固体的表面温度。
2、工作原理：
安徽天康铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
3、安徽天康装配热电偶特点：
装配简单、更换方便；
压簧式感温元件，抗震性能好；
测量范围大；
机械强度高，耐压性能好。
4、主要技术参数：
IEC584
JB/T9238-1999
常温绝缘电阻
安徽天康热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m
即1m长的试样的绝缘电阻为1000MΩ
10m长的试样的绝缘电阻为100MΩ
5、测温范围及允差
5、测温范围及允差
|
型号
|
分度号
|
允差等级
|
|||
|
I级
|
II级
|
||||
|
允差值
|
测温范围℃
|
允差值
|
测温范围℃
|
||
|
WRN
|
K
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~1000
|
±0.075ItI
|
333~1200
|
||
|
WRM
|
N
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~1000
|
±0.075ItI
|
333~1200
|
||
|
WRE
|
E
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~800
|
±0.075ItI
|
333~900
|
||
|
WRF
|
J
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ItI
|
375~750
|
±0.075ItI
|
333~750
|
||
|
WRC
|
T
|
±0.5℃
|
-40~+125
|
±1.0℃
|
-40~+133
|
|
±0.004ItI
|
125~350
|
±0.075ItI
|
133~350
|
||
6、接线盒形式
7、选型及规格
8、接线方式
9、感温元件
|
名称
|
型号
|
分度号
|
测温范围℃
|
规格
|
|
|
d
|
L
|
||||
|
镍铬硅-镍铬
|
WRM-101
WRM2-101
|
N
|
0~1000
|
φ3
φ4
φ5
φ6
φ8
φ10
|
310
360
410
460
510
560
660
910
1160
|
|
镍铬-镍硅
|
WRN-101
WRN2-101
|
K
|
0~1300
|
||
|
镍铬-铜镍
|
WRE-101
WRE2-101
|
E
|
0~800
|
||
|
铜-铜镍
|
WRC-101
WRC2-101
|
T
|
0~350
|
||
|
铁-铜镍
|
WRF-101
WRF2-101
|
J
|
0~600
|
||
安徽天康集团45年品质保证，专业生产温度、压力、流量、物位及成套仪表，管件阀门、电线电缆，产品属中国驰名商标，如需想要了解更多关于安徽天康的产品及技术资料，请登录官网www.tiankangybdl.com
